Što je sustav za sušenje mulja pri niskim temperaturama
A niskotemperaturni sustav za sušenje mulja je oprema za obradu koja smanjuje sadržaj vlage u otpadnim vodama ili industrijskom mulju kroz kontroliranu izmjenu topline na relativno blagom temperaturnom rasponu, općenito između 60 i 100 stupnjeva Celzijusa, umjesto visoke topline koja se koristi u konvencionalnim toplinskim sušenjem ili rutama spaljivanja. Niskotemperaturni sušač mulja izgrađen na ovom principu može dovesti mulj s otprilike 83 posto sadržaja vode do suhog kolača s oko 10 do 30 posto vlage, uz odgovarajuće smanjenje volumena i težine koje može doseći čak 90 posto.
Budući da se proces odvija unutar ovog raspona niže temperature, rizik od oksidacije i opasnost od požara tijekom rukovanja smanjeni su u usporedbi sa sušenjem na visokoj toplini, a tretirani materijal također ima tendenciju značajnog pada aktivnosti patogena, s učinkovitom sterilizacijom koja doseže do 90 posto u odgovarajućim radnim uvjetima. Ova kombinacija čini sustav sušenja mulja na niskoj temperaturi praktičnom opcijom za komunalna postrojenja za otpadne vode i industrijska postrojenja koja trebaju smanjiti volumen mulja prije transporta, odlaganja ili ponovne upotrebe, bez velikih zahtjeva za gorivom povezanih sa sušenjem na visokim temperaturama.
Nakon što osušeni proizvod dosegne taj raspon vlage od 10 do 30 posto, postaje daleko lakše njime upravljati za otplinjavanje, zajedničko miješanje i spaljivanje, kompostiranje ili kao ulaz sirovina za građevinske materijale i druge putove oporabe resursa. To je jedan od razloga zašto je tehnologija postala standardna referentna točka kada komunalna i industrijska postrojenja planiraju projekte smanjenja mulja.
Kako radi sušač mulja na niskoj temperaturi
Načelo rada iza niskotemperaturnog sušača mulja izgrađeno je oko zatvorene zračne petlje, a ne otvorenog plamena ili izravnog izvora topline izgaranja. Vlažni mulj se širi po transportnoj površini unutar izolirane komore, topli suhi zrak cirkulira preko materijala kako bi odveo vlagu, a taj vlažni zrak zatim prolazi kroz stupanj odvlaživanja gdje se voda kondenzira i odvodi. Osušeni zrak se ponovno zagrijava i šalje natrag kroz komoru, čime se gubici energije smanjuju na minimum kroz ciklus.
Hranjenje i ravnomjerna distribucija
Mulj ulazi u sustav kroz spremnik za punjenje i rasprostire se u tankom ravnomjernom sloju po površini za sušenje. Ravnomjerna raspodjela je važna jer debeli ili neravni slojevi usporavaju oslobađanje vlage i stvaraju nedosljedan učinak, tako da većina konstrukcija sustava za sušenje mulja na niskim temperaturama uključuje mehanizam za izravnavanje na točki punjenja.
Komora za izmjenu topline niske temperature
Unutar komore, zrak se zagrijava do ciljnog raspona, obično 60 do 100 stupnjeva Celzijusa, i prolazi preko ili kroz sloj mulja. Niža temperatura smanjuje mogućnost površinskog otvrdnjavanja ili stvaranja omotača na česticama mulja, što zauzvrat pomaže da vlaga nastavi migrirati iz unutrašnjosti svake čestice prema površini tijekom ciklusa sušenja.
Isparavanje vlage i povrat kondenzata
Kako zrak apsorbira vlagu iz mulja, usmjerava se u kondenzacijsku zavojnicu ili jedinicu za odvlaživanje gdje se vodena para pretvara natrag u tekućinu i odvodi. Ovaj je korak ključan za održavanje učinkovitosti procesa, budući da se povratom te količine vlage i ponovnim zagrijavanjem iste struje zraka izbjegavaju troškovi energije stalnog uvlačenja i zagrijavanja svježeg vanjskog zraka.
Ispuštanje suhog mulja i rukovanje nizvodno
Jednom kada mulj dosegne ciljni raspon vlažnosti, ispušta se kroz pužni transporter ili trakasti izlaz za daljnje rukovanje, bilo da se radi o kompostiranju, zajedničkom miješanju i spaljivanju, ili se koristi kao ulaz za proizvodnju građevinskog materijala. Ispušni zrak koji se ispušta iz sustava obično prolazi kroz fazu obrade mirisa prije ispuštanja.
Tipični raspon radnih temperatura za sušenje mulja
Odabir temperature jedan je od najjasnijih načina za razlikovanje tehnologija sušenja. A niskotemperaturni sustav za sušenje mulja obično radi u rasponu od 60 do 100 Celzijevih stupnjeva, dok se toplinski sušači s rotacijskim bubnjem i rute potpomognute spaljivanjem penju daleko više. Tablica i grafikon u nastavku sažimaju približne raspone koji se obično spominju kada se ove kategorije uspoređuju u svrhu planiranja.
| Metoda sušenja | Tipični temperaturni raspon | Opća karakteristika |
|---|---|---|
| Niskotemperaturni sustav sušenja mulja | 60°C do 100°C | Nježna, zatvorena petlja, manja potrošnja energije |
| Sušenje vrućim zrakom pomoću transportne trake | 120°C do 180°C | Umjerena propusnost, veća izmjena zraka |
| Termičko sušenje na rotirajućem bubnju | 200°C do 400°C | Velika propusnost, veća potražnja za gorivom |
| Sušenje potpomognuto spaljivanjem | 600°C do 850°C | Vrlo visoka toplina, rezervirana za specifične tokove otpada |
Tablica usporedbe raspona temperature
Ilustrativna usporedba gornjih radnih temperatura u kategorijama uobičajenih metoda sušenja mulja
Smanjenje sadržaja vlage tijekom ciklusa sušenja
Konačni sadržaj vlage nakon sušenja mulja ovisi o svojstvima ulaznog mulja, vremenu zadržavanja i konfiguraciji sustava, ali sustav za sušenje mulja na niskim temperaturama obično je dizajniran da spusti mulj s oko 83 posto vlage na ciljani raspon od 10 do 30 posto. Grafikon u nastavku prikazuje tipičnu krivulju smanjenja vlage korak po stupanj kroz ciklus sušenja, od mokrog dodavanja do suhog pražnjenja.
Tipični obrazac smanjenja sadržaja vlage korak po korak tijekom ciklusa sušenja mulja na niskoj temperaturi
Potrošnja energije u usporedbi s različitim metodama sušenja
Potrošnja energije po toni prerađenog mulja jedna je od najpraktičnijih brojki za planiranje proračuna projekta za dimenzioniranje komunalija i opreme. Niskotemperaturni sušač mulja izgrađen oko zatvorene recirkulacije zraka i, u mnogim konfiguracijama, uređaj za sušenje mulja toplinske pumpe, općenito troši znatno manje energije po toni od metoda sušenja s rotirajućim bubnjem ili brzim sušenjem koje se oslanjaju na kontinuirano zagrijavanje velikih količina svježeg zraka.
Približna potrošnja energije u kilovat satima po toni obrađenog mulja, prikazana samo za opću usporedbu
Objašnjena tehnologija sušenja mulja toplinskom pumpom
A toplinska pumpa za sušenje mulja koristi ciklus hlađenja umjesto izravnog grijača na gorivo za podizanje temperature zraka unutar komore za sušenje. Rashladno sredstvo apsorbira toplinu iz izlazećeg vlažnog zraka, komprimira se kako bi dodatno povisilo svoju temperaturu, a zatim otpušta tu toplinu natrag u dolazni tok suhog zraka. Budući da se ista energija ponovno koristi u petlji umjesto da se ispušta van, ova konfiguracija je jedan od energetski svjesnijih pristupa unutar šire kategorije dizajna sustava za sušenje mulja na niskim temperaturama.
Ovaj pristup zatvorene petlje također podržava dosljedniju kontrolu temperature, što je važno za tokove mulja s promjenjivim sastavom, kao što su oni koji dolaze od tiskanja i bojanja, proizvodnje papira, galvanizacije, kemijske obrade, obrade kože i farmaceutskih operacija. Dosljedna kontrola temperature smanjuje mogućnost lokalnog pregrijavanja ili nedostatnog sušenja unutar jedne serije.
Usporedba tehnologija sušenja mulja
Odabir između sustava za sušenje mulja na niskoj temperaturi, sušara s rotirajućim bubnjem, termičkog sušara s trakom ili solarnog sušenja na otvorenom obično se svodi na vaganje nekoliko čimbenika odjednom, a ne na odabir jedne metrike. Radarski grafikon u nastavku prikazuje četiri uobičajene tehnološke kategorije preko energetske učinkovitosti, kontrole mirisa, razine automatizacije, učinkovitosti otiska i stope smanjenja vlage, koristeći jednostavnu ljestvicu od 0 do 10 za opću usporedbu.
Opća usporedba u pet dimenzija, na temelju tipičnih karakteristika navedenih za svaku tehnološku kategoriju
Osnovne komponente sustava za sušenje mulja pri niskim temperaturama
Većina sustava dijeli zajednički skup građevnih blokova, čak i kada je izgled prilagođen specifičnom projektu sustava za sušenje industrijskog mulja. Razumijevanje ovih dijelova pomaže pri usporedbi prijedloga različitih dobavljača ili ocjenjivanju postojeće instalacije.
- Jedinica za dovod i ravnomjernu distribuciju mulja
- Izolirana niskotemperaturna komora za sušenje
- Dizalica topline ili modul za izmjenu otpadne topline
- Sustav cirkulacije zraka i odvlaživanja
- Cjevovod za prikupljanje i odvod kondenzata
- Automatska upravljačka i nadzorna ploča
- Jedinica za ispuštanje i prijenos suhog mulja
- Modul za obradu ispušnog zraka i mirisa
Industrijska primjena niskotemperaturnog sušenja mulja
An sustav za sušenje industrijskog mulja izgrađen na principima niske temperature koristi se u širokom rasponu sektora, budući da profil nježne topline u mnogim slučajevima bolje odgovara mulju s promjenjivim sastavom nego putevi visoke topline. Tablica u nastavku prikazuje uobičajene izvore mulja i ono što je najvažnije za svakog od njih tijekom sušenja.
| Sektor industrije | Izvor mulja | Sušenje Razmatranje |
|---|---|---|
| Komunalne otpadne vode | Mulj primarne i sekundarne obrade | Potrebe velike količine, stalne propusnosti |
| Tiskanje i bojanje | Mulj otpadnih voda za bojenje | Spojevi boja, važnost kontrole mirisa |
| Proizvodnja papira | Mulj iz tvornica celuloze i papira | Vlaknasti sadržaj, promjenjive početne čvrste tvari |
| Galvanizacija | Procesni mulj koji sadrži metal | Pažljivo rukovanje prije daljnjih koraka ponovne upotrebe |
| Kemijska industrija | Mulj procesnih otpadnih voda | Promjenjivi sastav, potrebe šaržnog sušenja |
| Obrada kože | Štavionski mulj | Upravljanje mirisima, organsko opterećenje |
| Farmaceutika | Biološki i procesni mulj | Dosljedna kontrola niske temperature |
Kako odabrati pouzdanog proizvođača opreme za sušenje mulja
Uspoređivanje prijedloga iz više od jednog proizvođač sušara mulja je vrijedno vremena, budući da pravo pristajanje ovisi o svojstvima mulja na određenom mjestu koliko i o samoj opremi. Nekoliko praktičnih točaka razlikuje dobro usklađen prijedlog od općeg.
- Inženjersko iskustvo u komunalnim i industrijskim vrstama mulja
- Sposobnost dimenzioniranja niskotemperaturnog sušača mulja prema stvarnoj vlazi i sastavu dovodnog mulja
- Dostupnost kompletne linije opreme, od strojeva za odvodnjavanje do kompletnih sustava za pročišćavanje otpadnih voda
- Referentne instalacije u nizu industrija, a ne u jednom sektoru
- Jasna tehnička podrška od konzultacija do dizajna, izgradnje i rada
- Transparentna komunikacija o potrebama održavanja i dostupnosti rezervnih dijelova

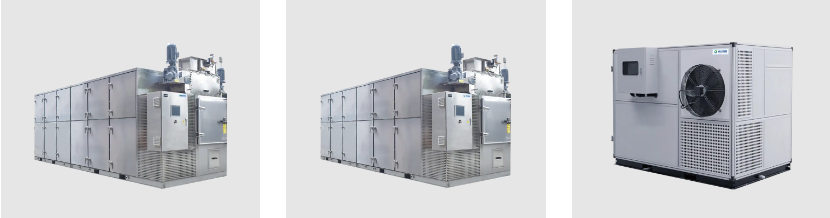

Raspon proizvoda i mogućnosti prilagođene konfiguracije
Budući da se sastav mulja i uvjeti na gradilištu toliko razlikuju, jedan fiksni dizajn rijetko odgovara svakom projektu. Unutar kategorije sustava za sušenje mulja na niskim temperaturama obično je dostupno nekoliko konfiguracija, od kojih svaka odgovara različitom rasporedu ili situaciji izvora topline.
Stroj za sušenje mulja s trakom niske temperature
Ova konfiguracija koristi konstrukciju kontinuiranog prijenosa s trakom koja je prilagođena stabilnom, kontinuiranom protoku, što ga čini praktičnim za gradska postrojenja i industrijska postrojenja koja stvaraju mulj na stalnoj dnevnoj bazi.
Stroj za sušenje mulja za niskotemperaturnu otpadnu toplinu
Ova je konfiguracija izgrađena kako bi iskoristila otpadnu toplinu koja je već dostupna iz drugih procesa u postrojenju kao primarni unos energije, što može smanjiti dodatno grijanje koje mjesto mora opskrbiti povrh postojećih operacija.
Stroj za sušenje mulja u kriogenoj komori
Ova konfiguracija koja se temelji na komori odgovara serijskoj obradi ili gradilištima s manjim raspoloživim prostorom, nudeći fleksibilnost tamo gdje raspored kontinuiranog remena nije praktičan.
Za projekte s neobičnim karakteristikama mulja, prostornim ograničenjima ili integracijskim zahtjevima, an OEM sustav za sušenje mulja aranžman ili rad s a prilagođeni dobavljač za sušenje mulja omogućuje prilagodbu veličine komore, kapaciteta za rukovanje zrakom i rasporeda upravljanja prema stvarnim uvjetima na mjestu radije nego prisiljavanje standardne jedinice na neusklađenu primjenu.
Prakse održavanja za dugotrajan pouzdan rad
Rutinsko održavanje održava rad sustava za sušenje mulja na niskim temperaturama s predviđenom učinkovitošću i pomaže u izbjegavanju neplaniranih zastoja. Točke u nastavku pokrivaju područja koja obično trebaju najredovitiju pozornost.
- Rutinski pregled trake i pokretne trake na istrošenost ili neusklađenost
- Redoviti odvod kondenzata i čišćenje filtera
- Provjerava se površina izmjenjivača topline kako bi se spriječilo nakupljanje kamenca
- Provjere kalibracije senzora i kontrole
- Planirano čišćenje zračnih kanala i ispušnog puta
- Podmazivanje pokretnih mehaničkih dijelova prema priručniku za opremu
O tehnologiji zaštite okoliša Qingben
Qingben Environmental Technology (Jiangsu) Co., Ltd. profesionalno je poduzeće usmjereno na proizvodnju i servis opreme za obradu mulja i otpadnih voda. Radni centri usmjereni su na istraživanje i razvoj obrade mulja i otpadnih voda, s asortimanom proizvoda koji uključuje strojeve za dekantersko odvodnjavanje mulja, opremu za sušenje mulja, kompletne setove opreme za pročišćavanje otpadnih voda, opremu za sušenje riječnog i jezerskog sedimenta i povezane tehničke usluge.
Kao proizvođač niskotemperaturnih sušara mulja sa sjedištem u Kini i tvornica opreme za sušenje mulja, pružamo sveobuhvatnu tehničku podršku od projektnih konzultacija i dizajna do izgradnje, rada i održavanja, s ciljem potpore uspješnoj implementaciji i stabilnom radu projekata obrade otpadnih voda i obrade mulja. Naša oprema za niskotemperaturno sušenje mulja može izravno sušiti otpadnu vodu ili mulj s oko 83 posto sadržaja vode do 10 do 30 posto vlage suhog mulja, uz smanjenje koje doseže čak 90 posto i učinkovitu sterilizaciju do 90 posto, uz održavanje niske potrošnje energije i izbjegavanje sekundarnog onečišćenja. To ga čini prikladnim i za komunalni mulj i za širok raspon industrijskih tokova mulja, uključujući tiskanje i bojenje, izradu papira, galvanizaciju, kemijsku industriju, kožu i farmaceutsku primjenu.
Često postavljana pitanja
| P1. Što je sustav sušenja mulja na niskoj temperaturi To je oprema za sušenje koja smanjuje vlagu mulja koristeći kontroliranu izmjenu topline na niskoj temperaturi, obično u rasponu od 60 do 100 stupnjeva Celzijusa, umjesto toplinske obrade na visokoj temperaturi. | Q2. Kako radi niskotemperaturni sušač mulja Mulj se dovodi na transportnu površinu unutar zatvorene komore u kojoj topli, suhi zrak kontinuirano cirkulira, vlaga se kondenzira iz struje zraka, a zrak se ponovno zagrijava i recirkulira. |
| Q3. Koja se temperatura koristi za sušenje mulja Niskotemperaturni sustavi općenito rade između 60 i 100 stupnjeva Celzijusa, dok konvencionalni termalni sušači mogu raditi i iznad 150 stupnjeva Celzijusa. | Q4. Koliki je konačni sadržaj vlage nakon sušenja mulja Ovisno o dolaznom mulju i konfiguraciji sustava, konačni sadržaj vlage obično pada između 10 i 30 posto. |
| P5. Je li sušenje mulja na niskim temperaturama energetski učinkovito Budući da se proces odvija na nižoj temperaturi i često vraća toplinu iz struje zraka, potrošnja energije po toni prerađenog mulja obično je niža od toplinskog sušenja na visokoj temperaturi. | P6. Mogu li se toplinske pumpe koristiti za sušenje mulja Da, sušilica mulja s toplinskom pumpom koristi ciklus hlađenja za izvlačenje i ponovnu upotrebu topline unutar zatvorene zračne petlje, što je uobičajeni pristup sušenju na niskoj temperaturi koji vodi računa o energiji. |
| P7. Koja je najbolja tehnologija sušenja mulja Ne postoji jedinstvena tehnologija koja odgovara svakom projektu, pravi izbor ovisi o karakteristikama mulja, potrebama protoka, raspoloživom prostoru i energetskim razmatranjima za stvarnu lokaciju. | P8. Koje su prednosti sušenja na niskim temperaturama Prednosti općenito uključuju nižu potražnju za energijom, smanjeni rizik od požara i oksidacije, bolju kontrolu mirisa i osušeni proizvod pogodan za kompostiranje, zajedničko miješanje ili korištenje kao sirovina za građevinske materijale. |
